曲轴高频淬火成套设备有哪几部分组成?

 曲轴是汽车重要的零部件,其要求具有高的硬度、耐磨性和使用寿命,尤其是曲轴颈的要求更高。对于曲轴颈的感应淬火,需要曲轴淬火成套设备方可完成淬火工艺流程,那么曲轴淬火成套设备有哪些设备组成呢?

一、IGBT曲轴淬火成套设备组成和感应淬火设备优势

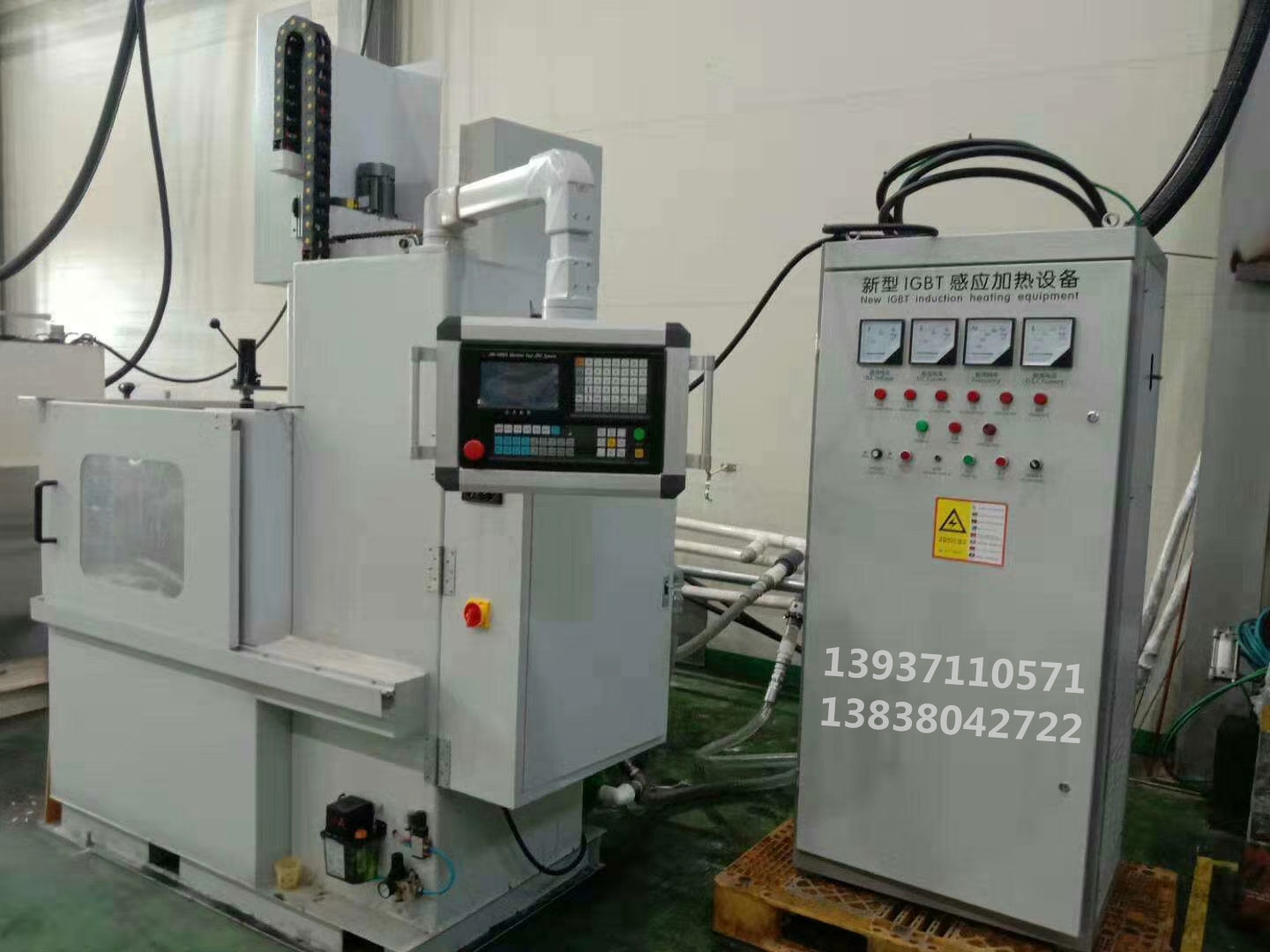

     1、曲轴淬火设备成套设备包括如下组成:

          A、160KW高频淬火设备                                          一套;

          B、定制型DSSK-500型双轴数控机床                         一套;

          C、闭式冷却系统                                                      一台;

     注:高中频淬火成套设备是根据用户零件淬火的详细要求而进行的定制。(比如淬火深层、淬火硬度、淬火工艺流程等)

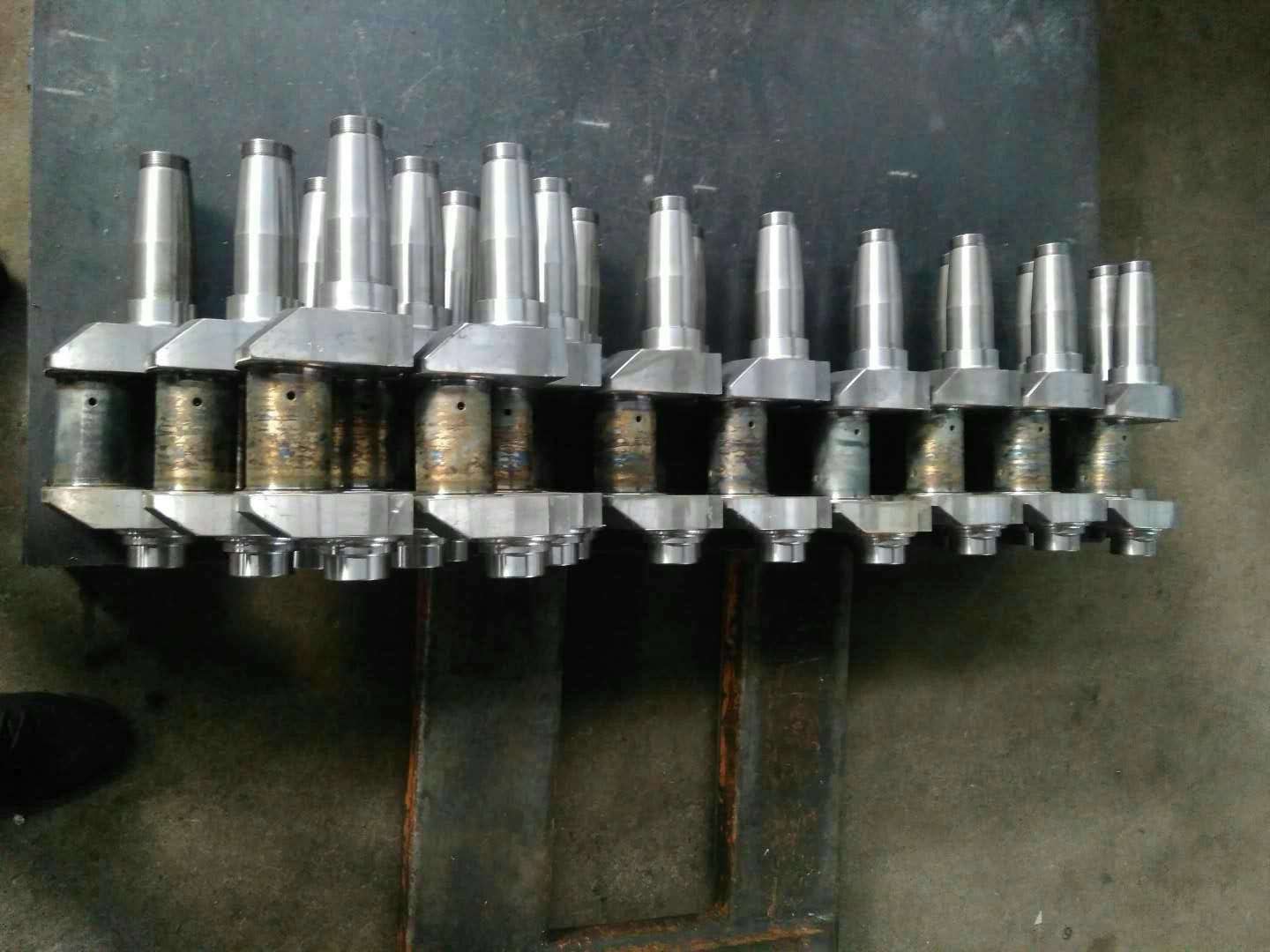

曲轴工件

    2、工作前无须预热,可以连续工作;加热时间和功率可调;支持外接远控开关,来控制电源的启动加热和停止加热功能;非接触式感应加热;采用德国原装进口IGBT核心元器件,加热高效;频率范围宽,可根据具体加热工件的大小进行更换感应器,适应范围大;24小时连续工作能力;节能环保,无污染,清洁,提高工人工作环境;消除高压,保护全,操作简单安全;简单易学,体积小不占地方,即开即用。

二、中频淬火设备操作保护电路全面:

在控制电路中设有各种操作,保护电路、主电路与控制电路的上电、掉电先后次序,以及使用人员的误操作等,均不会对系统产生任何影响。

具体的保护功能有:

1、 缺相保护--检测三相交流输入是否有缺相,如缺相立刻保护,停止工作。

2、 过电流保护--系统过电流截止保护,防止设备因过电流而损坏功率器件。

3、 过电压保护--对电源电压进行监控,当电源电压过高立刻保护,有效的防止功率器件损坏。

4、欠电压保护---对电源电压进行监控,当电源电压过低立刻保护,有效的防止功率器件损坏。

5、水压低保护---冷却水压力保护,水压过低时立刻保护,有效的防止感应线圈被烧坏。

6、超温保护---对冷却水及散热器温度进行监控,防止功率器件因温度过高损坏。

链轮中频淬火设备在韩国现场

三、举例:曲轴总长在1500mm以内,轴颈直径在90mm以内,轴颈淬火或轴颈与圆角一起淬火。

1)、采用8-10kHz,160kw的中频感应加热设备做为加热电源。

2、冷却淬火液循环系统,淬火液槽即为淬火机床的床体部分,淬火液泵流量20m3/h,0.7MPa,换热器容量参考值为35000kcal/h (41kw)

3、电器设备冷却水循环系统,包括换热器,多级水泵(0.8MPa,10m3/h),塑料软水槽(容量1m3)及监控的温度、压力仪表及执行元件,换热器容量参考值为50000kcal/h(58kW)。

4、半自动浸液式淬火机,包括淬火槽内有可一次装四根曲轴的星形支架,移动小车上装有电容器及淬火变压器,感应器及快换夹头,功率分配器(圆角淬火时,必需部件)。

随着工业自动化、智能化生产的深入发展,淬火成套设备在热处理方面有着其它设备不可比拟的优势,极大提高产品淬火质量和助力企业生产智能化的进展,关于淬火成套设备欢迎咨询。服务热线:13937110571(微信同号)或者13838042722,在线QQ/微信号/抖音号:1479605824,火山号:597126284,德胜人为您全方位打造自动化淬火成套设备。
