齿条高频淬火成套设备有哪些设备组成？工作原理和工艺是什么呢?

汽车转向器齿条齿面淬火质量直接影响其使用寿命。目前世界上一般采用纵向磁场感应加热淬火和复合磁场感应加热淬火两种方法。国产感应加热设备采用前者，因感生磁场的单一性，造成齿面和齿根感生电流不均匀，从而造成淬火温度、淬硬层硬度的不均；淬硬层厚、变形量大；效率低等严重缺陷。复合磁场感应加热方式是高频电流同时在齿面和齿根上产生纵向和横向磁场，使得齿面和齿根上产生均匀的感生电流，很好地保证了加热温度的均匀性且效率很高。现在国内只有极少数企业花巨资从国外引进复合磁场感应加热淬火设备，绝大部分企业还在采用单一磁场感应加热淬火方式，产品质量存在重大的缺陷。根据市场需要，我司成功开发出了齿条齿面复合磁场感应加热淬火设备。该设备生产效率高，操作简，是我国汽车转向器生产企业的理想选择。

一、IGBT高频齿条淬火成套设备组成

 1、高频齿条淬火设备成套设备包括如下组成：

 A、齿条淬火设备                                                      一套；

 B、闭式冷却系统                                                      一台；

 C、立式数控淬火机床                                               一台。

 注：淬火成套设备是根据用户产品规格、产量等详细要求而进行的定制。

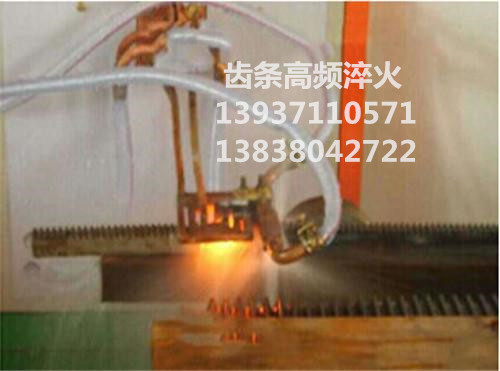

高频齿条淬火设备

DSSK-1000型齿条数控淬火机床

 二、齿条淬火设备工作原理：

接通高频电源，电触头和感应器连成回路，感应器下方的试样成为被感应的加热体。这样试样表面不仅被纵向磁场加热，而且还被横向磁场加热，达到加热均匀的目的。更换不同的感应器，可以加热不同形状的试样表面。与传统的高频加热相比，试样表面加热电流更集中，密度更大，加热速度更快。用这种方法，加热工件表面的功率密度是传统感应加热的数倍，可以对试样表面实施高效率高质量热处理。

 三、齿条淬火设备工艺

齿条放在感应器上，汽缸下降，压紧齿条，感应电极、齿条和感应器相连，感应器与齿条的距离可以根据需要进行调节。纵横向磁场复合产生的感生电流同时对齿面进行加热，加热速度非常快，控制加热时间，达到温度后，设备停止加热，自动向齿面喷淬火液，完成一次淬火过程。
