挖机齿轮链轮中频淬火设备如何选择呢?

挖掘机、风电大型齿轮、链轮需要表面淬火,那么选择齿轮链轮淬火设备标准有哪些呢?让我们从淬火设备工作原理、淬火要求、淬火目的、淬火工艺和设备组成等方面细细说明。

挖机齿轮、链轮淬火是依据感应加热表面淬火原理,将工件放在用铜管绕成的仿形感应器内,通入高频或中频交流电后,在工件表面形成同频率的感应电流,将金属工件表面迅速加热后立即喷水冷却,使工件表面层淬硬。

齿轮、链轮直径在400mm以下,可以选用超音频或高频淬火设备,淬层1-3mm;如果齿轮直径较大,如直径1米以上,可采用分齿淬火的方式进行处理。可以根据用户的淬火需求,为用户定制匹配的高频、中频淬火设备,比如:齿轮的直径大小、齿轮的淬火层深度、淬火加热效率等。不同的直径大小和加热效率,选择的型号都不一样。

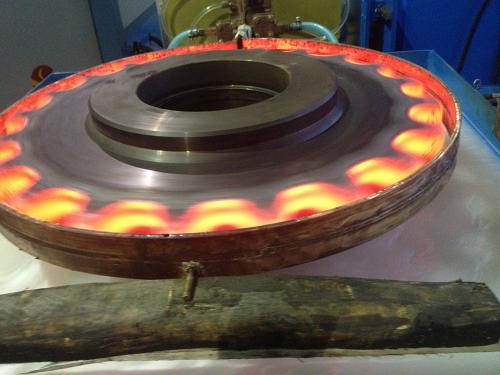

齿轮中频淬火机

对于大直径的挖机齿轮、链轮表面淬火,选用中频淬火电源也叫中频淬火设备。主要适用于齿轮直径为600mm左右,宽度150mm左右,链轮直径800mm左右,淬硬层2-6mm左右的工件淬火。

一、齿轮淬火设备的目的:

齿轮经过淬火后,淬硬层马氏体组织较细,硬度、强度、韧性都比较高,在使用中不容易被磨损,不易变形,齿轮淬火设备通常用于各种齿轮、链轮、轴类的淬火,各种刀具、盘类、半轴、板簧、拨叉、气门、摇臂、球头销等汽车配件的淬火。

二、齿轮淬火设备的工艺:

采用快速加热与立即冷却相结合的方式,通过快速加热,使待加工钢件表面达到淬火温度,不等热量传到心部即迅速冷却,仅使表层淬硬为马氏体,心部仍为未淬火的原来塑性、韧性较好的退火,(或正火及调质)组织。

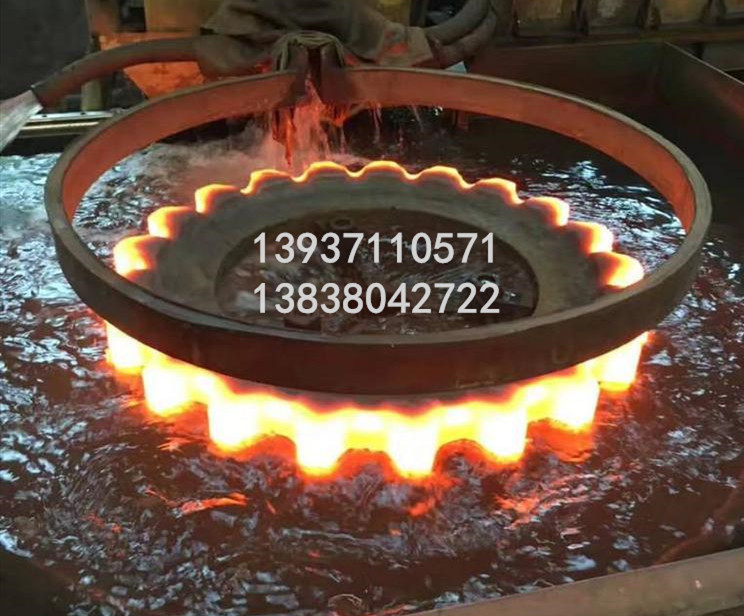

齿轮整体中频淬火_副本

三、大齿轮、链轮淬火成套设备有以下几部分组成:

1、中频感应加热电源:适用于淬硬层2-6mm左右的工件,齿轮直径在¢600左右,宽度在150左右;链轮直径在¢800左右的工件。

2、盘类零件专用淬火机床:主要特征是大承重量,大回转直径,快速下降入浸淬火液,专为盘类零件设计。

3、闭式冷却塔:冷却电影内部元器件,封闭循环不污染堵塞,循环介质为纯水,不结垢。

4、淬火液冷却装置:可与闭式冷却塔合并成双回路结构用于冷却淬火介质,便于循环使用,稳定淬火液的温度,从而保证淬火质量。

160KW中频感应淬火成套设备_副本

四、河南德胜人有情提醒,淬火设备选择及工作注意事项:

1、清洗工件上的油污及其他脏物,以防加热时产生烟雾。

2、清除铁屑及毛刺,以防发生打弧,烧伤感应器及工件。

3、检查工件有无裂纹。

4、选择设备及淬火方法,根据工艺卡片或工件要求的淬硬层深度及淬火部位,选择感应淬火设备的频率及功率,从而确定所用的设备。

5、根据工艺卡片或工件的淬火部位及淬火方法选择感应器。

6、装夹工件及感应器,为感应器通水,并调节水压至适当压力。起动淬火机床,使工件旋转,并观察工件和感应器之间的间隙是否均匀,轴向相对位置是否合适。

高中频淬火成设备20200114150021_副本

关于更多齿轮、链轮中频淬火设备工艺或者技术问题,可以致电我们,我们给您提供全套齿轮淬火设备方案。
