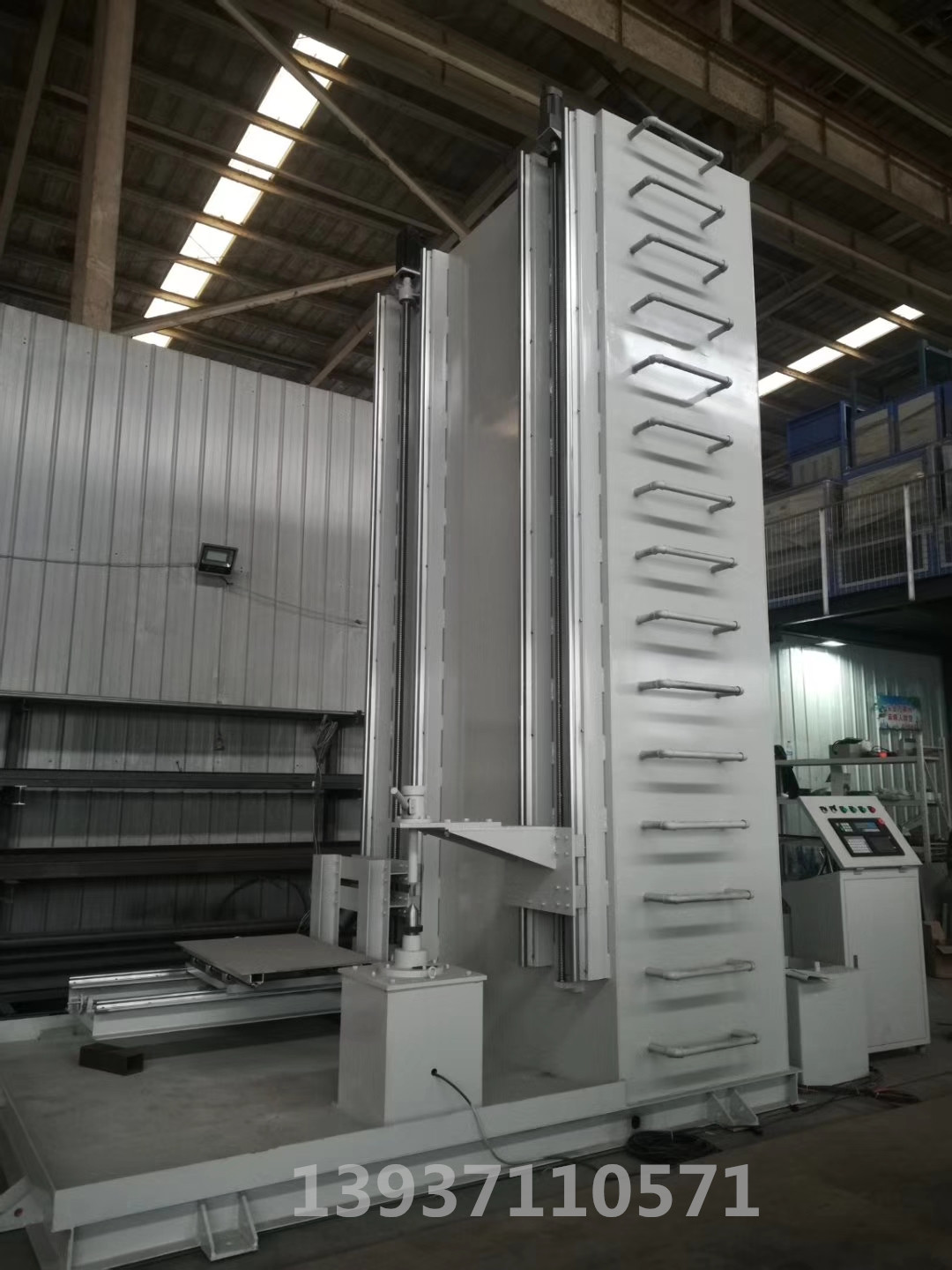

定制型变压器上下移动式数控淬火机床DSSK-2000型说明

数控淬火机床是高频淬火设备重要的配套设备，可以实现全自动淬火方式，那么大型淬火机床，比如2米工件表面淬火，就需要定制变压器上下移动淬火机床，让我们一起看看该设备说明吧。

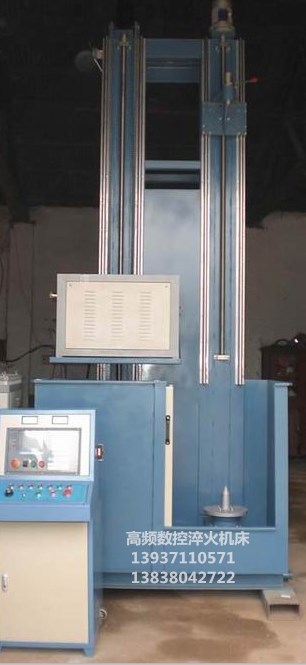

河南德胜DSSK-2000型立式数控单轴单工位淬火机床采用框架式焊接床身结构，精密工作台移动，该机床工作台移动采用滚珠丝杠传动，步进电机驱动，移动速度无级可调，零件旋转采用调速器控制，速度无级可调。零件夹持长度可电动调整，以适应淬火零件长度的变化，便于调整。采用数控系统实现自动控制，可存储多种零件工艺程序。

该机床具有手动操作及全自动操作功能，适用于单件及批量零件生产，广泛应用于汽车、工程机械、机床等行业的感应热处理领域。结构合理、功能齐全、安装调试方便。

该机床具有连续淬火、同时淬火、分段连续淬火、分段同时淬火等功能，主要用于半轴、传动轴、凸轮轴、球头销等各种轴类零件表面淬火，齿轮类、环类及平面类零件的感应淬火。

2、河南德胜DSSK系列数控淬火机床结构特点：

该机床主机由床身、精密工作台、上顶尖总成、工作台移动及传动系统、工件旋转与上顶尖调整机构，配种平衡，罩框、电气数控部分等组成。

(1)、床身部分：机床采用焊接床身结构，整体进行去应力退火。主要外露件表面经特殊处理，具有良好的防锈抗蚀性能。

(2)、上顶尖调整机构:上顶尖调整采用气动调整，可实现不同长度工件的装夹。

(3)、工作台系统：采用步进电机驱动滚珠丝杠实现上工作台的升降运动，移动速度无级可调，传动轻快，导向精度高，定位准确。

(4)、工件旋转系统：由异步电机通过变速机构和传动轴驱动主轴旋转。采用调速器实现零件转速无级调节，改进了传统链条传动带来的卡死、掉链现象的发生，使工件旋转更平稳，提高了工作效率及质量。

(5)、罩框：罩框用不锈钢板及冷钢板制成。制作精良，外观美观，色泽大方。水箱上部设有推拉门，既可防止冷却水外溅，又便于装卸零件及监控淬火过程。

(6)、电气控制部分：电气控制部分由数控系统、中间继电器等组成；可存储上千种工件的淬火工艺，通过数控键盘可对各种程序进行编程存储。机床设置有失电保护、越位保护等功能，具有较高的安全可靠性。

3、机床主要参数和配置

4、河南德胜DSSK系列数控淬火机床用途和常用淬火设备类型：

由数控淬火机床与高频、超音频、中频感应加热电源配合，适应淬火工艺，常用于齿轮、轴承、轴类、气门、缸套以及各类汽车部件和机械零件的淬火和回火等热处理。工件加热时间短，生产效率高，加工质量好，工艺容易控制，便于流水作业和自动化生产。

（1）外圆淬火系列    对各类轴、棒、管、圆形零部件（如轴承、气门等）外圆面进行整体或者局部淬火。  （2）内圆淬火系列    对各类管材、机械零部件的内圆进行整体或局部淬火（如缸套、轴套等）。  （3）端面、平面淬火系列   对机械零部件的端面、平面部位进行整体或局部淬火（如机床导轨、直线滑轨）。  （4）异型零件淬火系列     对异型零件的某个面进行整体或局部淬火（如汽车曲轴、凸轮轴等）。  （5）特大部件淬火系列     对体积大、质量重的特大零部件进行整体或者局部淬火（如船用齿轮、大坝水闸道轨、大型输油管道、轧辊等）。
