产品详情

砼泵管内壁淬火设备

产品品牌:德胜

所属类别:内壁淬火设备

生产厂商:河南德胜电子技术有限公司

生产地址:郑州

发布时间:2019-08-08 16:23:48

  • 产品特征

  • 产品参数

  • 产品特征标题

    泵管多用于混凝土机器上,在进行混凝土吸取、喷出运动时要承受巨大的压力作用,只要进行内壁淬火,才能提高其耐磨性、韧性、延长整体使用寿命。基于此河南德胜推出的泵管内壁淬火设备,其配套设备运动灵活,加热均匀,彻底;加热速度快,三米长的泵管大约时间是10分钟/根;IGBT加热电源又有环保节能之特点,使客户的总体的生产成本降低。

     砼泵管内壁经过淬火工艺,其管道使用寿命提高3-5倍,使用户节约了费用,同时也免去了经常更换泵管的麻烦,提高了工作生产效率。没有经过淬火的砼泵管与经过淬火工艺的砼泵管的性能和使用寿命是不一样的,经过淬火的砼泵管可以多输送近万立方米的混凝土。

    一、河南德胜砼泵管内壁淬火设备主要由:IGBT超音频电源(特制变压器)、特制感应器和配套的特制专用数控淬火机床组成。

    1、淬火深层,淬火硬度和速度根据客户要求而设定调整。淬火水温小于45摄氏度。

    2、泵管内壁淬火设备的特制感应器为同轴水冷式感应器。此感应器是我们德胜公司专门为泵管内壁淬火设计,边淬火边喷水,一气呵成,干脆彻底,因而保证了泵管淬火不变形。周到合理的一体化设计思路,泵管内壁淬火一次到位,淬火效果好。 该感应器采用低损耗、高绝缘同轴结构的设计方法,感应器外径55mm,长度4500mm,可淬砼泵管长度4000mm以内,感应器极间耐压3000V。感应器前端采用快接快拆式,方便客户使用和操作,符合人性化设计思路。

    3、泵管内壁淬火专用数控淬火机床特点

    该数控淬火机床采用的是工件移动方式,对泵管内孔表面感应淬火。在淬火的时候,要求泵管内壁淬火均匀,必须要求泵管沿着轴匀速运动。温馨提示:泵管在淬火时, 泵管和水平保持5度左右的夹角, 可以使淬火时的水顺利排出,这样泵管内无积水,从而保证了内壁淬火硬度的均匀。

    该数控淬火机床具有:手动操作和自动操作两种功能,客户可以灵活选择使用。其主要有工件移动、传动系统,主轴旋转、传动系统,中心支架,感应器支架,排水罩,电气数控部分组成。整体结构合理,功能完善,操作简单,占地小。

    二、设备特点

    砼泵管内壁淬火设备配套设备(砼泵管内壁淬火机):要进行淬火砼管还要有二个运动:

    第一个是旋转:目的是淬火均匀、诸如感应器两极对接处和感应器周围略有区别,顶部喷水后,水立即就淌下来。而下部总是浸泡在水中,这一切因素均由旋转来解决。旋转速度:120转左右,低了达不到要求。高了容易引起颤抖(管子本身直线度也不太高)。需无级调速。

    砼管沿轴线前进和后退。前进是为了淬火,速度在100mm-500mm/分,轴向行程4000mm,无级调速。具备快速后退功能,速度每分钟3000mm左右即可,需无级调速。另外,砼管和水平成5℃左右夹角,保证水顺利排出,管内无积水,保证淬火硬层的均匀。

    设备频率可根据用户所加工工件要求,一般为25-35KHZ,淬硬层深1.5-1.8mm,淬硬度符合要求。

    速度比中频快1/3,无可控硅中频的啸叫噪声,变形小。

    感应器做工精细,专门用于砼泵管内壁淬火的同轴水冷感应器。

    采用国际先进器件IGBT,效率比老式可控硅中频提高30%-40%,节电30%-40%。

    三、泵管淬火工艺性能对比

    1、泵管淬火硬度和厚度说明:

              名称

                组织

        硬度HRC

       厚度mm


              母材

       珠光体+铁素体

            23

          3.2

          淬硬层

             马氏体

         55-62

          2.5

    2、不同泵管的使用寿命综合对比如下:

    名称

    材质

    结构

    特点

    寿命(方)

    寿命比

    价格比

    价格

    性价比

    普通管

    20

    单层

    成本低,磨损快,更换率高

    7000-8000

    1

    1

    100

    1

    优质管

    优质合金结构钢

    单层

    成本高于普通管,但耐磨性高,寿命长

    18000-20000

    2.5

    1.5

    150

    1.6

    淬硬管(双层管)

    优质合金结构钢

    双层

    成本高,内壁为抗磨层,外壁抗裂层,寿命为普通管的4-5倍

    45000-50000

    5.6

    2

    200

    2.8

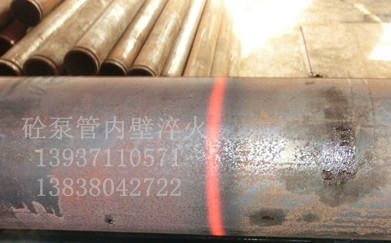

    泵管内壁加热

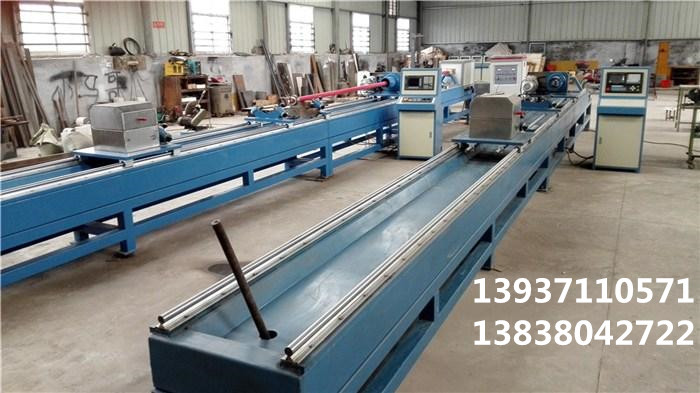

    泵管内壁淬火设备工作现场

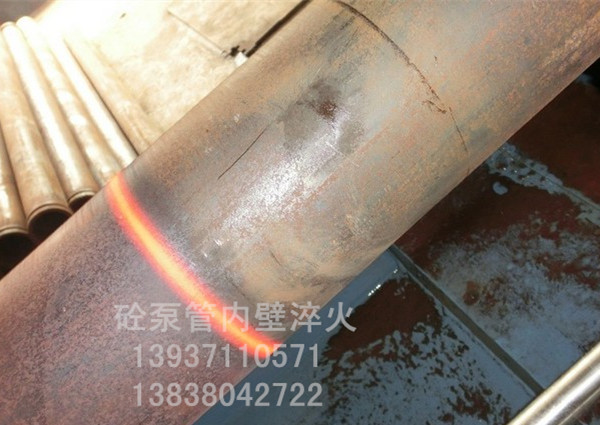

    泵管内孔淬火

    泵管内壁淬火现场

    砼泵管内壁淬火

    泵管淬火生产线现场

    您若需要了解更多关于砼泵管内壁淬火设备的详情和技术工艺,请拨打我们的全国统一24小时服务热线:13937110571    13838042722,在线QQ:1479605824,微信号:hndsgp2015,为您提供全心全意的服务,德胜人随时为您提供加热方案和服务。


  • 产品主要参数

    (2)设备主要参数

    额定功率

    160KW

    进水温度

    <45℃



    输入电压

    三相 380V/50-60Hz



    冷却水量

    ≥6L/min



    工作频率

    25-35KHz

    暂载率

    100%



    最大输入电流

    240A

    主机柜尺寸(mm)

    (长*宽*高)

    800*600*1800



    工作电压

    342-430V

    主机重量

    245KG



    冷却水压

    ≥0.03MPa
